S47減速機詳細信息

prevnext

S47減速機

訂購熱線:13360667204
  1. 詳細信息

S47減速機重量:S47減速機重量10公斤,S47減速機配電機重量分別如下

S47減速機配0.12KW電機重量15.5公斤,S47減速機配0.18KW電機重量16公斤,S47減速機配0.25KW電機重量20公斤,S47減速機配0.37KW電機重量20.5公斤,S47減速機配0.55KW電機重量25公斤,S47減速機配0.75KW電機重量26公斤,S47減速機配1.1KW電機重量30公斤,S47減速機配1.5KW電機重量33公斤。S系列減速機

S47減速機加油量:可加礦物油

S47減速機M1安裝加0.35升,S47減速機M2安裝加0.8升,S47減速機M3安裝加0.7/0.9升,S47減速機M4安裝加1升,S47減速機M5安裝加0.8升,S47減速機M6安裝加0.8升。規定的加注量為參老值。精確值的變化與級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝方式時,您必須根據改變后的安裝方式相應調整加注潤滑劑。上述中列出了安裝方式M1-M6的減速機相應的標準參考潤滑油注入量值。

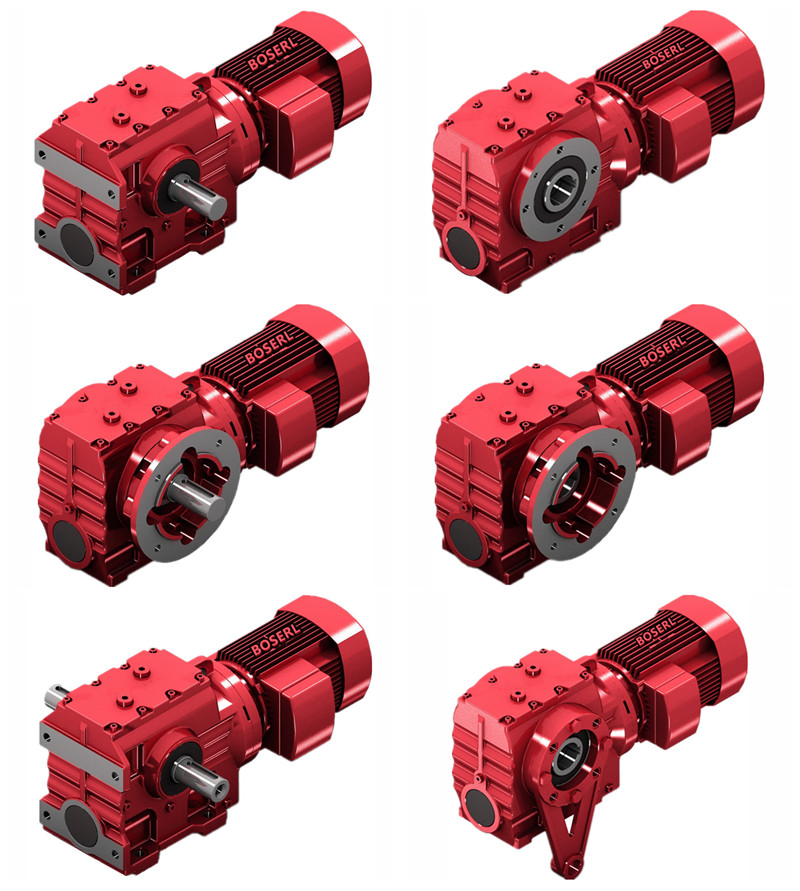

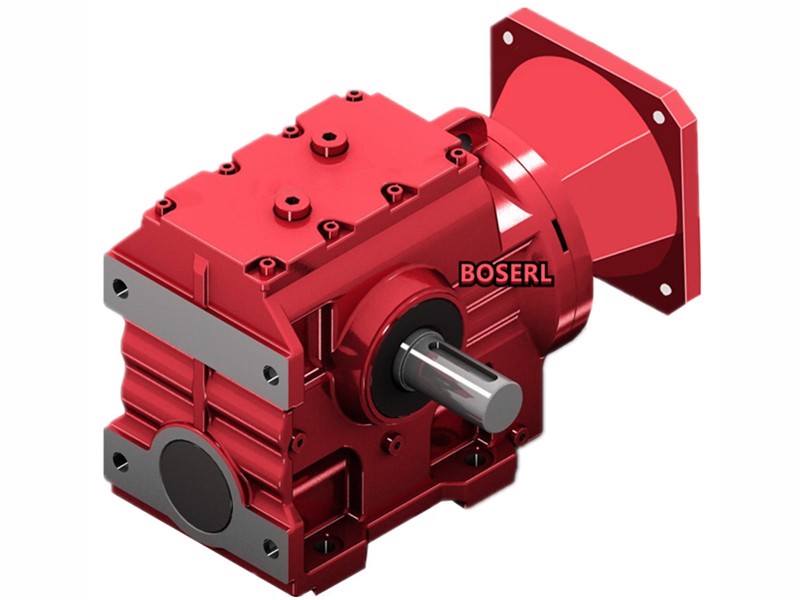

S47減速機實物圖:圖一為S47帶自鎖功能底腳斜齒輪蝸輪蝸桿減速電機,圖二SF47具有自鎖功能立式斜齒輪蝸輪蝸桿減速電機,圖三為SA47臥式中孔軸斜齒輪蝸輪蝸桿減速電機,圖四為SAF47立式通孔斜齒輪減速機。


S47減速機型號表示方法:

S47減速機型號結構S47-B1.5KW-4P-減速比-安裝方式-接線盒位置。

S47減速機性能參數表結構說明:E編碼器,T扭力臂,K代表服務系數,Frame size代表基座規格,HF手動釋放裝置帶自鎖功能,TF電機熱保護裝置,S47、SF47、SA47、SAF47減速機機座號,HR手動釋放裝置,N代表徑向負荷,1/min代表輸出轉數。自鎖減速機

S47減速機電機接線盒方位說明:本頁附件選型資料視圖為M1安裝,方向為:從電機尾部的風罩向前看??商峁㏑(0°)、B(90°)、L(180° )、T(270°)四種電機接線盒方位??商峁㏒和N兩種進線方位,其中R(0°)位置是默認方位,如無特別說明,將按默認方位提供。

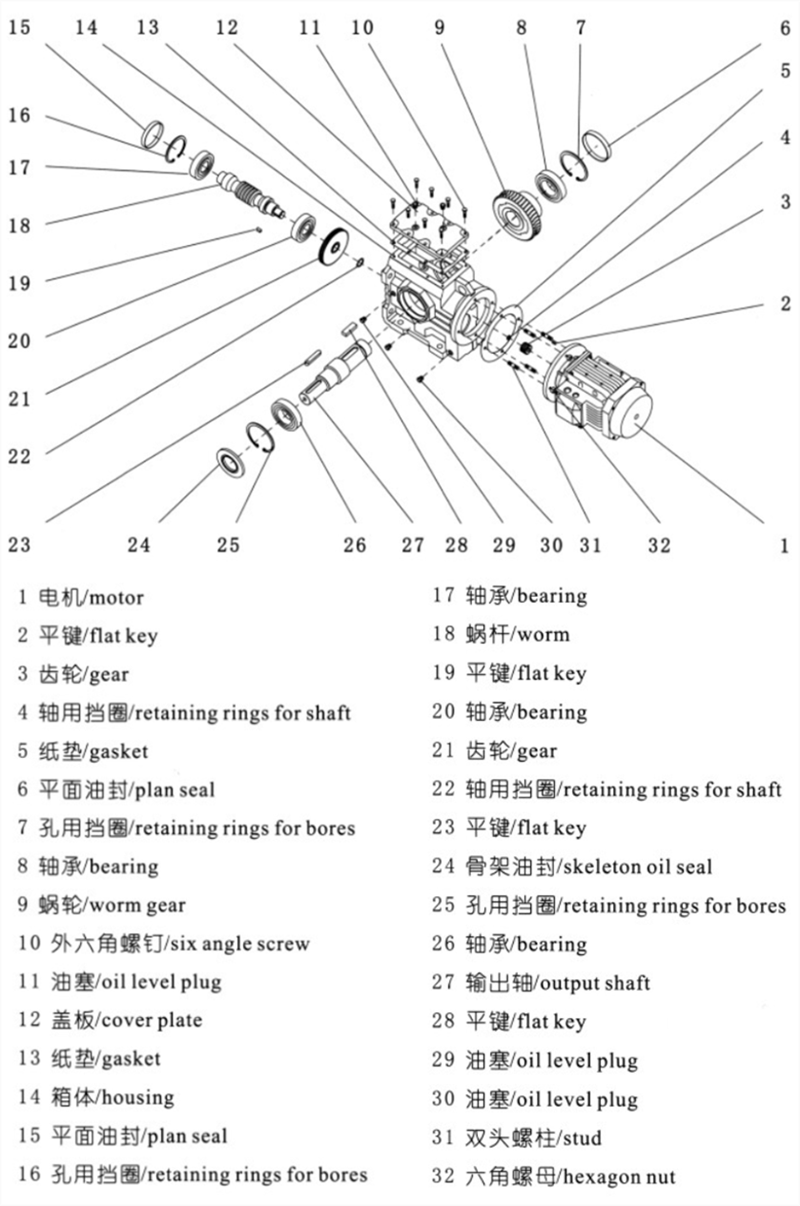

S47減速機結構圖:


S47減速機參數:

S47減速機電機可配三相/直流/變頻/剎車/防爆/伺服/交流/單相電機S47配0.12KW,S47配0.18KW,S47配0.25KW,S47配0.37KW,S47配0.55KW,S47配0.75KW,S47配1.1KW,S47配1.5KW。

S47減速機減速比201比,184.8比,158.12比,137.05比,128.10比,110.73比,94.08比,84.00比,71.75比,69.39比,67.20比,63.80比,56.61比,54.59比,47.32比,44.22比,38.23比,32.48比,29.00比,24.77比,23.20比,20.33比,19.54比,17.62比,16.47比,14.24比,12.10比,10.80比,9.23比,8.64比,7.28比,6.83比。

S47減速機輸出轉數7轉,7.6轉,8.9轉,10轉,11轉,13轉,15轉,17轉,20轉,21轉,22轉,25轉,26轉,30轉,32轉,37轉,43轉,48轉,57轉,60轉,69轉,72轉,79轉,85轉,98轉,116轉,130轉,152轉,162轉,192轉,205轉。(以上轉數均為四級電機算出的,可用2P/6P/8P計算,也可以用變頻電機調速,當需要特別低速輸出時,可選擇R系列減速機作為S系列減速機的輸入)

S47減速機輸出扭矩170N.m,168N.m,167N.m,155N.m,165N.m,152N.m,110N.m,144N.m,109N.m,103N.m,78N.m。(以上扭矩均為四級電機得出扭矩,需要比上面更大的扭矩,可把電機功率加大,減速機型號加大,或者選擇跟R系列減速機組合使用)

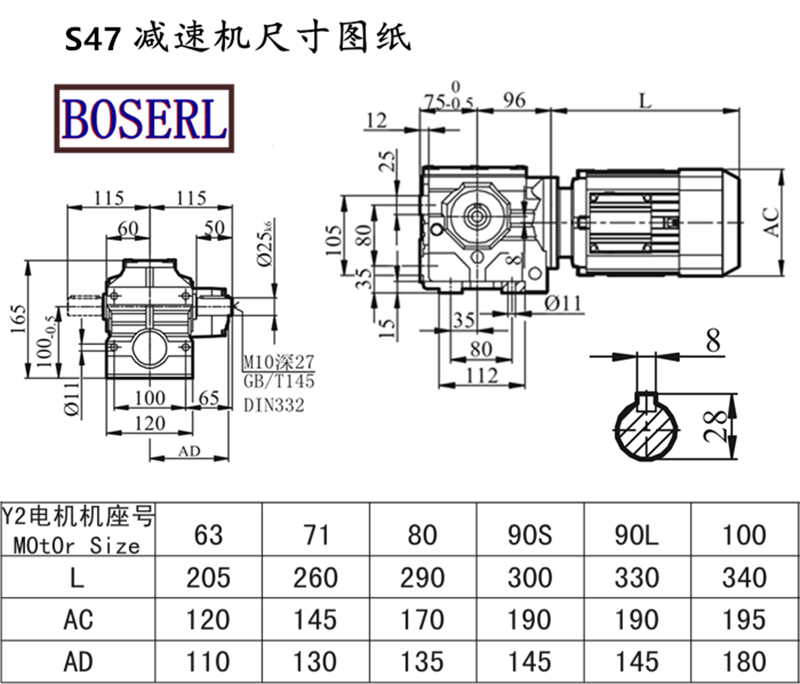

S47減速機尺寸圖紙:高165*寬180(帶輸出軸)*長171


S47減速機型號:S47AQA80,S47AQA100,S47AQA115,S47AQA140,S47AQA160,S47AQA190,S47AQH80,S47AQH100,S47AQH115,S47AQH140,S47AQH160,S47AQH190,JRTS47-Y0.12KW,JRTS47-Y0.18KW,JRTS47-Y0.25KW,JRTS47-Y0.37KW,JRTS47-Y0.55KW,JRTS47-Y0.75KW,JRTS47-Y1.1KW,JRTS47-Y1.5KW,JRTS47-Y63M4,JRTS47-Y71M4,JRTS47-Y80M4,JRTS47-Y90M4,JRTS47-YEJ63M4,JRTS47-YEJ71M4,JRTS47-YEJ80M4,JRTS47-YEJ90M4,JRTS47-YS63M4,JRTS47-YS71M4,JRTS47-YS80M4,JRTS47-YS90M4,JRTS47-YVP63M4,JRTS47-YVP71M4,JRTS47-YVP80M4,JRTS47-YVP90M4,JRTS47-YVPEJ63M4,JRTS47-YVPEJ71M4,JRTS47-YVPEJ80M4,JRTS47-YVPEJ90M4,EWS47-Y0.12KW,EWS47-Y0.18KW,EWS47-Y0.25KW,EWS47-Y0.37KW,EWS47-Y0.55KW,EWS47-Y0.75KW,EWS47-Y1.1KW,EWS47-Y1.5KW,EWS47-Y63M4,EWS47-Y71M4,EWS47-Y80M4,EWS47-Y90M4,EWS47-YEJ63M4,EWS47-YEJ71M4,EWS47-YEJ80M4,EWS47-YEJ90M4,EWS47-YS63M4,EWS47-YS71M4,EWS47-YS80M4,EWS47-YS90M4,EWS47-YVP63M4,EWS47-YVP71M4,EWS47-YVP80M4,EWS47-YVP90M4,EWS47-YVPEJ63M4,EWS47-YVPEJ71M4,EWS47-YVPEJ80M4,EWS47-YVPEJ90M4,SLS47-Y0.12KW,SLS47-Y0.18KW,SLS47-Y0.25KW,SLS47-Y0.37KW,SLS47-Y0.55KW,SLS47-Y0.75KW,SLS47-Y1.1KW,SLS47-Y1.5KW,SLS47-Y63M4,SLS47-Y71M4,SLS47-Y80M4,SLS47-Y90M4,SLS47-YEJ63M4,SLS47-YEJ71M4,SLS47-YEJ80M4,SLS47-YEJ90M4,SLS47-YS63M4,SLS47-YS71M4,SLS47-YS80M4,SLS47-YS90M4,SLS47-YVP63M4,SLS47-YVP71M4,SLS47-YVP80M4,SLS47-YVP90M4,SLS47-YVPEJ63M4,SLS47-YVPEJ71M4,SLS47-YVPEJ80M4,SLS47-YVPEJ90M4,DSZS47-Y0.12KW,DSZS47-Y0.18KW,DSZS47-Y0.25KW,DSZS47-Y0.37KW,DSZS47-Y0.55KW,DSZS47-Y0.75KW,DSZS47-Y1.1KW,DSZS47-Y1.5KW,DSZS47-Y63M4,DSZS47-Y71M4,DSZS47-Y80M4,DSZS47-Y90M4,DSZS47-YEJ63M4,DSZS47-YEJ71M4,DSZS47-YEJ80M4,DSZS47-YEJ90M4,DSZS47-YS63M4,DSZS47-YS71M4,DSZS47-YS80M4,DSZS47-YS90M4,DSZS47-YVP63M4,DSZS47-YVP71M4,DSZS47-YVP80M4,DSZS47-YVP90M4,DSZS47-YVPEJ63M4,DSZS47-YVPEJ71M4,DSZS47-YVPEJ80M4,DSZS47-YVPEJ90M4,BS47-Y0.12KW,BS47-Y0.18KW,BS47-Y0.25KW,BS47-Y0.37KW,BS47-Y0.55KW,BS47-Y0.75KW,BS47-Y1.1KW,BS47-Y1.5KW,BS47-Y63M4,BS47-Y71M4,BS47-Y80M4,BS47-Y90M4,BS47-YEJ63M4,BS47-YEJ71M4,BS47-YEJ80M4,BS47-YEJ90M4,BS47-YS63M4,BS47-YS71M4,BS47-YS80M4,BS47-YS90M4,BS47-YVP63M4,BS47-YVP71M4,BS47-YVP80M4,BS47-YVP90M4,BS47-YVPEJ63M4,BS47-YVPEJ71M4,BS47-YVPEJ80M4,BS47-YVPEJ90M4,GS47-Y0.12KW,GS47-Y0.18KW,GS47-Y0.25KW,GS47-Y0.37KW,GS47-Y0.55KW,GS47-Y0.75KW,GS47-Y1.1KW,GS47-Y1.5KW,GS47-Y63M4,GS47-Y71M4,GS47-Y80M4,GS47-Y90M4,GS47-YEJ63M4,GS47-YEJ71M4,GS47-YEJ80M4,GS47-YEJ90M4,GS47-YS63M4,GS47-YS71M4,GS47-YS80M4,GS47-YS90M4,GS47-YVP63M4,GS47-YVP71M4,GS47-YVP80M4,GS47-YVP90M4,GS47-YVPEJ63M4,GS47-YVPEJ71M4,GS47-YVPEJ80M4,GS47-YVPEJ90M4,SC47-Y0.12KW,SC47-Y0.18KW,SC47-Y0.25KW,SC47-Y0.37KW,SC47-Y0.55KW,SC47-Y0.75KW,SC47-Y1.1KW,SC47-Y1.5KW,SC47-Y63M4,SC47-Y71M4,SC47-Y80M4,SC47-Y90M4,SC47-YEJ63M4,SC47-YEJ71M4,SC47-YEJ80M4,SC47-YEJ90M4,SC47-YS63M4,SC47-YS71M4,SC47-YS80M4,SC47-YS90M4,SC47-YVP63M4,SC47-YVP71M4,SC47-YVP80M4,SC47-YVP90M4,SC47-YVPEJ63M4,SC47-YVPEJ71M4,SC47-YVPEJ80M4,SC47-YVPEJ90M4,MTN47-Y0.12KW,MTN47-Y0.18KW,MTN47-Y0.25KW,MTN47-Y0.37KW,MTN47-Y0.55KW,MTN47-Y0.75KW,MTN47-Y1.1KW,MTN47-Y1.5KW,MTN47-Y63M4,MTN47-Y71M4,MTN47-Y80M4,MTN47-Y90M4,MTN47-YEJ63M4,MTN47-YEJ71M4,MTN47-YEJ80M4,MTN47-YEJ90M4,MTN47-YS63M4,MTN47-YS71M4,MTN47-YS80M4,MTN47-YS90M4,MTN47-YVP63M4,MTN47-YVP71M4,MTN47-YVP80M4,MTN47-YVP90M4,MTN47-YVPEJ63M4,MTN47-YVPEJ71M4,MTN47-YVPEJ80M4,MTN47-YVPEJ90M4,WXS47-WSS0.12KW,WXS47-WSS0.18KW,WXS47-WSS0.25KW,WXS47-WSS0.37KW,WXS47-WSS0.55KW,WXS47-WSS0.75KW,WXS47-WSS1.1KW,WXS47-WSS1.5KW,WXS47-WSS63M4,WXS47-WSS71M4,WXS47-WSS80M4,WXS47-WSS90M4,WXS47-WSSB63M4,WXS47-WSSB71M4,WXS47-WSSB80M4,WXS47-WSSB90M4,WXS47-WSSVP63M4,WXS47-WSSVP71M4,WXS47-WSSVP80M4,WXS47-WSSVP90M4,WXS47-WSSVPB63M4,WXS47-WSSVPB71M4,WXS47-WSSVPB80M4,WXS47-WSSVPB90M4。

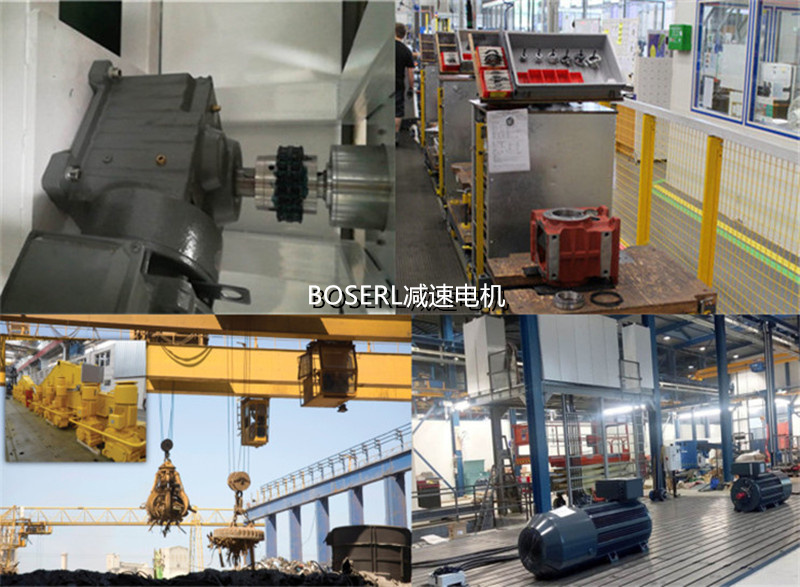

S47減速機生產廠家展示:看廠請聯系微信13827261050,獲取位置,需提前一天預約http://www.oaraishinsengumi.com/product/list-sxiliejiansuji-cn.html

齒輪減速機加電機

齒輪減速機加電機

齒輪減速機加電機

齒輪減速機加電機

推薦類似型號:S37減速機

關鍵詞:S系列減速機加電機一體化_減速機加司服電機連接_G系列減速機_S型減速機_司服電機減速機_S系列斜齒輪蝸輪蝸桿減速機_S系列減速機器_司服減速機

S系列蝸輪蝸桿減速機型號:S37減速機,S47減速機,S57減速機,S67減速機,S77減速機,S87減速機,S97齒輪減速機

S系列自鎖減速機可配變頻電機,剎車電機,防爆電機,伺服電機,交流電機,直流電機,三相電機,單相電機 0.12KW-22KW之間


如需工程師幫選型,請加微信13827261050,留言告知工程師參數要求


標簽:   S47減速機 S47減速電機 S47減速器 S47減速箱 S47減速機生產廠家
